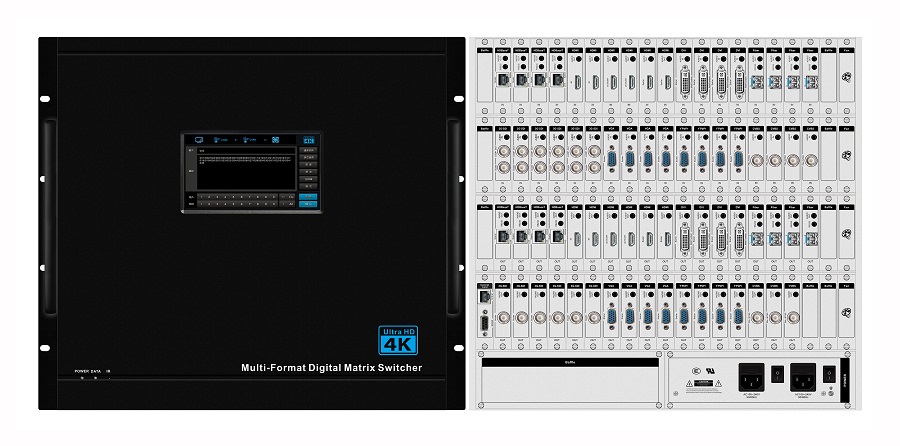

触摸式-36混合矩阵 价格:

产品简介多格式数字高清混合矩阵是以超高清数字交换核心作为平台 , 交换核心的交换速率高达12.8Gbps,全面支持 4KX2K 超高清图像转换;信号传输运用尖端的无压缩数字图像传输技术,保证了图像信号的无损输出。触控式人机交互智能控制系统设计,实现直观的操作体验 , 造就了新一代智能数字高清混合矩阵。

在线询价
详细内容 规格参数 产品包装



产品简介

多格式数字高清混合矩阵是以超高清数字交换核心作为平台 , 交换核心的交换速率高达12.8Gbps,全面支持 4KX2K 超高清图像转换;信号传输运用尖端的无压缩数字图像传输技术,保证了图像信号的无损输出。触控式人机交互智能控制系统设计,实现直观的操作体验 , 造就了新一代智能数字高清混合矩阵



产品特点

全铝机箱 , 结构可靠 , 符合EMC标准;

全模块化设计 , 维护快捷、简便;

单通道设计 , 配置灵活;

专业散热风道设计 , 确保整机长期稳定运行;

大冗余电源 , 确保电源供应满足设备运行需求;

采用电讯级核心数字交换芯片,具有超强抗干扰能力;

高速并行总线交换技术 , 交换速率高达12.8Gbps,保证图像信号的无损输出;

高速率浮点运算技术,提高设备的切换速度,实现快速切换;

采用了全数字无压缩传输,真正确保信号无失真;

RGB444功能,倍频倍线功能;

支持4KX2K核心交换;

输入端过电压保护,降低设备损坏概率;

设备运行监控报警系统;

配备真彩触摸控制屏,即可用于交互控制还可作信号监视器使用

具备掉电状态自动存储保护、开机自动恢复记忆功能;

涵盖所有信号接口 :

DVIHDMI3G-SDIFiberHDBaseTVGAY'PbPrCVBS

提供多种管理方式:面板按键控制管理、TCP/IP 控制管理、RS232控制管理 ;

内嵌中央控制模块 , 实现无线一键智能化集中控制;







性能参数

信号交换速率

12.8Gbps

通道间隔离度

>65dB

最大传播延时

5ns(±1ns)

切换速度

≤100ns

支持信号格式

输入信号

DVI、HDMI、3G-SDI、Fiber、HDBaseT、VGA、Y'PbPr、CVBS

输出信号

DVI、HDMI、3G-SDI、Fiber、HDBaseT、VGA、Y'PbPr、CVBS

控制类型

控制方式(一)

智能触摸屏控制

控制方式(二)

RS-232

串口控制

控制接口:DB9针母型接口

波特率:9600

数据位:8位

停止位:1位,无奇偶校验位

串行控制口结构:2=TX,3=RX,5=GND

控制方式(三)

TCP/IP

网络控制

控制接口:RJ45接口

网络控制协议:UDP;TCP/IP

控制方式(四)

程序控制

产品规格

设备规模

09系列

18系列

36系列

72系列

144系列

工作温度/湿度

-10°C +50°C,10% 90%,非冷凝状态

存储温度/湿度

-40°C ~ +60°C,10% ~ 90%,非冷凝状态

电源

100VAC ~   240VAC, 50/60 Hz自适应电

100W

200W

350W*2

750W*2

1600W*2

机箱尺寸:宽x深x高(mm)

3.5U

441x425x155

5.5U

441x425x243

9.5U

441x425x418

17.5U

441x425x772

33.5U

441x425x1470

*深度不含前机架支耳

*深度不含前提手及连接器
